銀制品在日常使用中極易形成氧化層和污垢堆積，傳統清洗方法往往效率低下且容易造成表面磨損。超聲波清洗技術作為現代化的清潔解決方案，能否安全有效地應用于銀制品清洗？這個問題涉及材料學、聲學以及化學多個領域的專業知識。

超聲波清洗技術對銀制品的適用性分析

銀是一種延展性極好的貴金屬，其莫氏硬度僅為2.5到3之間，相對柔軟。這種物理特性決定了銀制品在清洗過程中需要避免機械摩擦和過度的物理沖擊。超聲波清洗技術恰好提供了一種非接觸式的清潔方式，通過液體介質傳遞能量，避免了直接的機械磨損。

從材質穩定性角度分析，銀的化學性質相對穩定，但對硫化物敏感。空氣中的硫化氫會與銀表面反應生成硫化銀，呈現黑色或黃褐色。這種氧化層的厚度通常在幾微米到幾十微米之間，屬于表層污染。超聲波清洗產生的空化氣泡爆破能量，理論上足以剝離這類表層污染物。

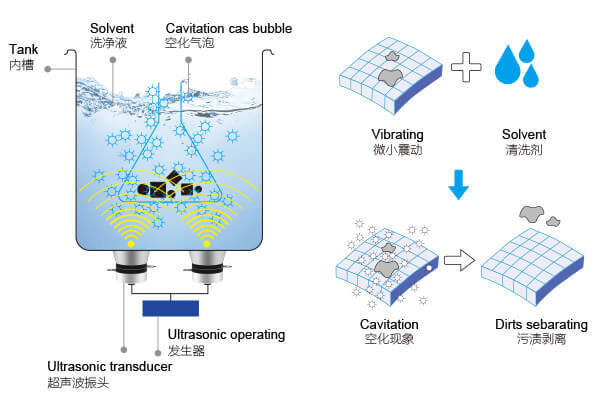

超聲波在液體中傳播時會產生正壓和負壓交替變化的聲場。當負壓達到一定閾值時，液體內部會形成微小的真空氣泡。這些氣泡在正壓階段快速閉合，瞬間釋放的能量可達數千個大氣壓。這種微觀層面的沖擊力能夠深入銀制品表面的微小凹槽和紋理之中，將污垢從基材上剝離。

實驗數據表明，頻率在40kHz的超聲波清洗設備，其空化強度適中，既能產生有效的清潔作用，又不會對銀材質造成過度沖擊。這個頻率范圍已經成為珠寶清洗行業的標準配置。功率密度控制在0.3到0.5瓦每平方厘米之間時，清洗效果與材質保護達到平衡點。

銀的導熱性能優異，這意味著銀制品在超聲波清洗過程中能夠快速均勻地分散熱量，不會因為局部溫升導致材質變化。這一特性使得銀制品比許多其他材料更適合超聲波清洗技術的應用。

從工業應用角度考察，電子行業中的銀觸點、醫療器械中的銀質部件，以及餐飲業的銀餐具都廣泛采用超聲波清洗技術。這些成熟應用驗證了該技術對銀制品的安全性和有效性。清洗效率可以達到手工清洗的5到10倍，同時能夠處理復雜結構和細微部位。

銀制品清洗的技術原理

超聲波清洗銀制品的核心在于空化效應與化學溶解的協同作用。單純的物理沖擊雖然能夠去除表面附著的灰塵和油污，但對于已經與銀表面發生化學反應的硫化層，還需要配合適當的化學清洗劑。

聲波頻率的選擇直接影響空化氣泡的尺寸和數量。較低頻率如28kHz會產生較大的氣泡，爆破時能量更強，但可能對精細表面造成微觀損傷。較高頻率如80kHz產生的氣泡更小更密集，清洗更加溫和，適合高拋光銀飾。主流銀制品清洗設備采用40kHz作為標準頻率，兼顧清潔力度和表面保護。

空化強度受到多個參數的共同影響，包括聲功率、液體溫度、氣體含量和液體粘度。在清洗銀制品時，將液體溫度控制在30到40攝氏度之間能夠提升清洗效率。溫度升高會降低液體表面張力，使得空化更容易發生，同時也能提高化學清洗劑的活性。

聲壓分布的均勻性是評估清洗設備性能的重要指標。優質的超聲波清洗機在清洗槽內形成均勻的聲場，避免出現清洗盲區。多換能器配置和掃頻技術的應用，能夠顯著改善聲場均勻性，確保每件銀制品都獲得一致的清洗效果。

不同類型銀制品的清洗適配性

純銀制品通常指含銀量在99.9%以上的銀器。這類產品材質單一，不含其他合金元素，對超聲波清洗的耐受性好。清洗參數可以設定在相對較高的水平，清洗時間可以延長至5到8分鐘，功率密度可以達到0.5瓦每平方厘米。

925銀是很常見的銀飾材料，含銀量為92.5%，其余部分通常是銅。銅的加入提高了材料的硬度和耐磨性，但也帶來了新的氧化問題。銅氧化后會在表面形成綠色的銅銹。清洗925銀時需要使用能夠同時處理銀氧化和銅氧化的清洗液，清洗時間建議控制在3到5分鐘。

鍍銀制品的清洗需要格外謹慎。鍍層厚度通常只有幾微米到幾十微米，過強的超聲波沖擊可能導致鍍層剝落。針對鍍銀產品，應該降低功率密度至0.2到0.3瓦每平方厘米，縮短清洗時間至2到3分鐘，并使用溫和的清洗液配方。

古董銀器和帶有復雜雕刻的銀制品需要特殊對待。這些物品可能存在細微的裂紋或者鏤空結構，過強的空化作用可能擴大裂紋或者損壞精細部位。建議使用間歇式清洗模式，采用較低的功率設置，并在清洗過程中進行中間檢查。

銀制品超聲波清洗的正確操作規范

清洗液的選擇是影響清洗效果的關鍵因素。針對銀制品，可以使用多種類型的清洗液配方。基礎的是中性表面活性劑溶液，濃度控制在0.5%到1%之間。這種配方適合日常輕度污染的清洗，安全性高且不會腐蝕銀表面。

對于氧化嚴重的銀制品，需要使用具有還原作用的清洗液。常用配方包括小蘇打溶液和專用銀飾清洗劑。小蘇打溶液的配比為每升水加入10克小蘇打，pH值約為8.5，呈弱堿性。這種溶液能夠幫助去除硫化銀，但清洗時間不宜過長，避免過度腐蝕。

溫度控制遵循材料熱穩定性原則。純銀和925銀的熔點都在900攝氏度以上，但鑲嵌寶石的銀飾需要考慮寶石的耐熱性。一般建議將清洗液溫度設定在35到40攝氏度之間，這個溫度既能提升清洗效率，又不會對大多數寶石造成熱損傷。

清洗時間的設定需要根據污染程度和銀制品類型調整。輕度污染的日常清洗，3分鐘即可達到滿意效果。中度污染需要5分鐘左右。嚴重氧化的情況下，可以分兩次清洗，中間更換清洗液，總時間不超過10分鐘。過長的清洗時間不僅不會提升效果，反而可能對材質產生負面影響。

功率密度的優化配置涉及設備選型和參數設定。小型家用超聲波清洗機的功率通常在50到100瓦之間，適合處理小件銀飾。專業級設備功率可達200瓦以上，配備多個換能器，適合批量清洗。功率過低會導致清洗不充分，功率過高則可能損傷精細結構。

銀氧化層的清除技術方案

硫化銀的形成是銀制品表面變黑的主要原因。空氣中的硫化氫、二氧化硫等含硫化合物與銀表面反應，生成黑色的硫化銀。這種化合物的化學穩定性較高，單純的物理清洗難以完全去除，需要配合化學方法進行還原。

化學清洗的基本原理是將硫化銀轉化為可溶性的銀鹽或者直接還原成金屬銀。常用的化學清洗劑包括硫代硫酸鈉溶液和檸檬酸溶液。硫代硫酸鈉能夠與硫化銀反應生成可溶性的復鹽，從而達到去除氧化層的目的。濃度通常控制在5%到10%之間。

超聲波與化學清洗劑的協同作用顯著提升了去氧化效率。空化作用產生的微射流能夠加速清洗液的滲透和反應產物的擴散，同時局部高溫高壓也能促進化學反應的進行。實驗對比顯示，超聲波輔助下的化學清洗速度是靜態浸泡的3到5倍。

電化學清洗是另一種有效的去氧化方法。將銀制品作為陰極，鋁箔或鋅片作為陽極，浸入堿性溶液中并通以微弱電流。在電解作用下，硫化銀被還原成金屬銀。這種方法可以與超聲波清洗結合使用，進一步提升清洗效果。

拋光與鑲嵌類銀制品的處理方法

高拋光銀飾表面光潔度極高，能夠呈現鏡面效果。這類產品對清洗過程的要求很嚴格。任何微小的劃痕或腐蝕都會破壞拋光效果。清洗時必須使用pH值接近中性的溫和清洗液，避免使用含有研磨顆粒的清洗劑。功率設置應該偏低，清洗時間控制在3分鐘以內。

鑲嵌寶石的銀飾清洗需要同時考慮銀和寶石兩種材質的特性。某些寶石如綠松石、珍珠、珊瑚等不耐超聲波清洗，會出現裂紋或失去光澤。另一些寶石如祖母綠雖然硬度較高，但內部可能存在充填物，超聲波振動會導致充填物脫落。

針對鑲嵌類銀飾，清洗前需要進行材質識別和風險評估。對于不適合超聲波清洗的寶石，應該采用手工清洗或者低功率點式清洗。如果寶石能夠耐受超聲波，清洗參數仍需保守設定，避免鑲嵌松動。清洗后應該檢查鑲嵌是否牢固，發現松動及時加固。

雕刻工藝的銀制品表面存在大量的凹槽和細節。這些部位容易積累污垢，也是超聲波清洗能發揮優勢的地方。空化氣泡能夠深入微小的縫隙，清除手工清洗難以觸及的污垢。但同時也要注意，過于精細的雕刻可能因為振動而產生疲勞損傷。

設備選型與維護技術要點

選擇適合銀制品清洗的超聲波設備需要關注幾個核心參數。首先是頻率范圍，40kHz是常用的標準頻率，適合大多數銀制品。如果經常處理高拋光銀飾，可以選擇具有雙頻或多頻功能的設備，在需要時切換到更高頻率如80kHz。

清洗槽的材質和尺寸也很重要。不銹鋼槽體是主流選擇，具有良好的耐腐蝕性和聲波傳導性能。槽體尺寸應該根據清洗量和物品大小選擇，過大會浪費能源和清洗液，過小則無法容納較大的銀制品。容量在0.6到2升之間的設備適合一般家庭和小型工作室使用。

換能器的數量和布局影響聲場分布的均勻性。單換能器設備成本較低但清洗效果受限，多換能器配置能夠形成更均勻的聲場。換能器應該分布在清洗槽底部和側面，避免出現聲影區。高端設備還配備掃頻功能，通過頻率微調消除駐波，進一步提升清洗均勻性。

溫度控制功能對于專業應用非常重要。恒溫加熱能夠確保清洗液始終處于要求的工作溫度，提升清洗效率和一致性。溫度可調范圍應該覆蓋常溫到60攝氏度，滿足不同清洗需求。溫度顯示精度建議在正負1攝氏度以內。

定時功能是標準配置，應該提供從1分鐘到30分鐘的可調范圍。精確的時間控制能夠避免過度清洗或清洗不足。一些高級設備還提供程序記憶功能，可以保存常用的清洗參數組合，提高操作效率。

設備維護方面，每次使用后應該清空清洗液并沖洗槽體。長期不清理會導致污垢和化學殘留物堆積，影響清洗效果并可能腐蝕槽體。每周可以用白醋溶液運行設備5分鐘，去除水垢和礦物質沉積。換能器表面也需要定期檢查，確保沒有腐蝕或脫落。

安全操作與質量控制標準

避免損傷是銀制品清洗的首要原則。過度的清洗強度會導致表面微觀結構變化，長期累積可能造成可見的損傷。建議從較低的功率和較短的時間開始嘗試，逐步調整直到達到滿意效果。

清洗液的pH值應該嚴格控制在6到9之間。過酸或過堿的環境都會腐蝕銀表面。使用化學清洗劑后必須用清水徹底沖洗，確保沒有殘留。殘留的化學物質會繼續與銀反應，導致二次氧化或腐蝕。

對于貴重或珍貴的銀制品，清洗前應該進行狀態記錄和拍照。這樣可以在清洗后進行對比，評估清洗效果和是否產生了意外損傷。如果是商業清洗服務，這也是必要的質量管理流程。

清洗效果的檢測可以通過目視檢查和儀器測量相結合。目視檢查主要觀察表面光潔度、氧化層去除程度和是否存在新的劃痕或損傷。使用放大鏡能夠發現微觀層面的變化。光澤度計可以客觀測量清洗前后的表面光澤變化，為質量評估提供量化依據。

操作人員應該接受基礎的材料學和設備操作培訓，了解不同銀制品的特性和清洗要求。建立標準操作規程，明確各類產品的清洗參數和注意事項。這對于保證清洗質量和避免事故至關重要。

超聲波清洗技術完全適用于銀制品的清潔維護，這是經過大量工業實踐驗證的成熟技術。關鍵在于正確選擇設備參數、合理配制清洗液以及規范操作流程。不同類型的銀制品需要差異化的處理方案，高拋光銀飾需要溫和清洗，氧化嚴重的銀器需要化學輔助，鑲嵌寶石的銀飾需要謹慎評估。掌握這些技術要點，就能充分發揮超聲波清洗的優勢，既高效去除污垢和氧化層，又能保護銀制品的完整性和美觀性。設備的正確維護和操作規范的嚴格執行，是實現長期穩定清洗效果的保障。隨著技術進步，超聲波清洗設備的智能化程度不斷提升，參數自動優化和材質識別功能的應用，將進一步降低操作難度并提高清洗安全性。
